نحوه خواندن مشخصات میکروفون- بخش اول

How to read the specifications of microphones - Part One

مشخصات میکروفون

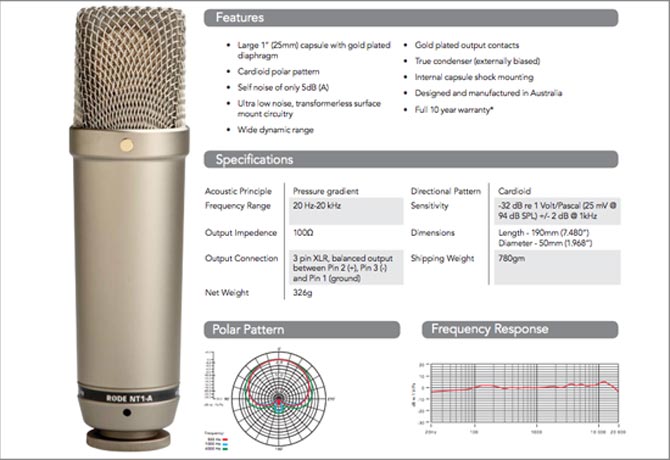

مشخصات برای اطلاع کاربر در مورد میکروفون ایجاد می شود. از طریق specifications ، می توانید در مورد ویژگی های اساسی و نحوه مناسب بودن میکروفون با نیازهای خود – و تجهیزات خود – مطلع شوید.

وقتی مشخصات میکروفون را می خوانید ، باید نحوه تفسیر آنها را درک کنید. در بیشتر موارد ، مشخصات را می توان به روش های مختلف اندازه گیری یا محاسبه کرد ، اگرچه استاندارد IEC 60.268-4 زمینه مشترک برای این کار است. علاوه بر این ، هنگام مقایسه مشخصات ، گاهی یک اصطلاح فنی در برندهای مختلف، متفاوت تفسیر می شود.



How to read the specifications of microphones - Part One



این مقاله به منظور کمک به ارزیابی مشخصات به صورت معنی دار نوشته و تنظیم شده است.

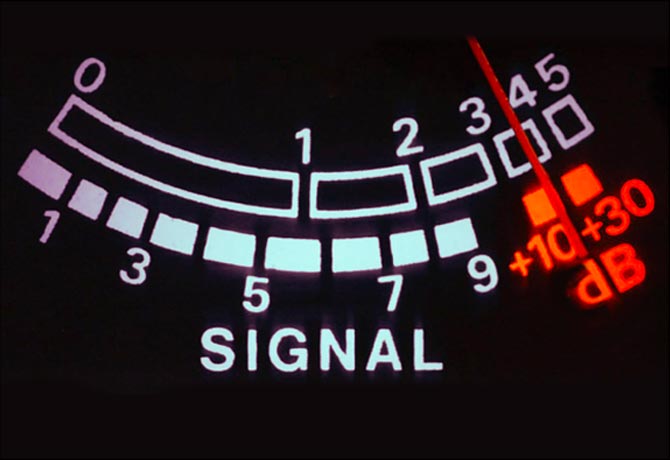

مقیاس دسی بل (dB)

مقیاس دسی بل به نحوه شنیدن انسان مربوط می شود. بنابراین این مقیاس لگاریتمی.

اساس اکثر مشخصات میکروفون ها مقیاس دسی بل است. مقیاس dB لگاریتمی است و به این دلیل استفاده می شود که اکثر حواس انسان – از جمله شنوایی – نزدیک به لگاریتمی هستند. استفاده از مقیاس لگاریتمی به این معنی است که بین هر واحد مقیاس یک نسبت ثابت وجود دارد (به عنوان مثال ، نسبت 10 ، واحدها عبارتند از: 1-10-100-1000 …-یا نسبت 2 ، واحدها عبارتند از: 1-2- 4-8-16 و غیره) این مقیاس لگاریتمی برای بسیاری از اقدامات الکتریکی یا صوتی ، که میکروفون ها را مشخص می کند (یعنی ولت ، پاسکال ، وات ، آمپر و غیره) اعمال می شود.

مزیت این مقیاس این است که 1 دسی بل تقریباً کوچکترین تغییر سطحی است که می توانید بشنوید. 3 دسی بل تغییر قابل شنیدن واضح است. 10 دسی بل به صورت ذهنی به عنوان دو برابر یا نصف شدن تصور می شود. به طور کلی ، هر مرحله در مقیاس از نظر اندازه برابر است. بزرگترین عدد دسی بل که در زندگی واقعی پیدا می کنید <200 دسی بل است ، یعنی اگر عدد دسی بل دارای سه رقم باشد ، صدگان آن همیشه “1” است.



How to read the specifications of microphones - Part One





مقیاس dB مقیاس نسبی است. بنابراین ، می توانید هر تغییری را با dB بیان کنید. تغییر 0 دسی بل به هیچ وجه تغییری ندارد. هر عدد dB مثبت نشان دهنده تغییر مثبت است (مقدار در حال حاضر بیشتر از قبل است). هر عدد dB منفی نشان دهنده تغییر منفی است (مقدار در حال حاضر کمتر از قبل است).

شما می توانید با استفاده از یک مرجع، dB را به یک مقیاس مطلق تبدیل کنید – به عنوان مثال ، سطح فشار صوت ، که مرجع آن 20 μPa است. در حال حاضر 0 دسی بل به این معنی است که فشار صوتی وجود دارد که 20 میکرو پاسکال است (تقریباً آستانه شنوایی در فرکانس های میانی). توصیف سطح فشار صوتی “dB re 20 μPa” نیز می تواند به عنوان “dB SPL” (سطح فشار صدا) نوشته شود.

برای اندازه گیری های الکتریکی ، مرجع دیگر 1 ولت است که به صورت “0 dBV” یا “0 dB re 1 Volt” نوشته می شود. این مقدار مطلق ، به عنوان مثال ، در مورد مشخصات حساسیت میکروفون اعمال می شود.





الگوی قطبی

الگوی قطبی یک روش گرافیکی برای نشان دادن زاویه پذیرش میکروفون است.

یکی از ویژگی های میکروفون جهت گیری است که می تواند با کمک یک قطب قطبی بیان شود. طرح قطبی بر اساس شبکه ای از دایره های متحدالمرکز است. هر دایره یک سطح dB را نشان می دهد که معمولاً از 0 دسی بل در دایره بیرونی شروع می شود. یک نقطه مرجع ، با 0° نشان داده می شود ، در بالای دایره بیرونی تعریف شده است. 0° جهت محور میکروفون را نشان می دهد.

همه داده های اندازه گیری شده در0° عادی می شوند. این بدان معناست که حتی اگر حساسیت میکروفون در فرکانس های مختلف (پاسخ فرکانسی ناهموار) متفاوت باشد ، در 0 درجه ، در 0 دسی بل هم تراز می شوند (سطح نمودار بالا یا پایین می آید تا این تراز منحنی ها بدست آید). هر تغییر بین دایره ها معمولاً یک قدم 5 دسی بلی را نشان می دهد ، مگر اینکه خلاف آن بیان شده باشد.

معمول است که جهت گیری میکروفون را با الگویی که در طرح قطبی نشان می دهد نامگذاری کنیم:



تمام جهتی

  • منحنی پاسخ دایره بیرونی را در سراسر اطراف دنبال می کند. میکروفون صدا را از همه جهات به طور مساوی دریافت می کند.

کاردیوئید

  • میکروفون صدا را از جلو و کناره ها می گیرد ، اما از عقب نمی گیرد.

سوپر کاردیوئید

  • میکروفون صدا را از جلو و کمی از عقب می گیرد ، اما تقریباً در 135 درجه ± صدا به گوش نمی رسد.

شکل هشت

  • میکروفون صدا را از جلو و عقب به طور مساوی می گیرد اما از کناره ها نمی گیرد.

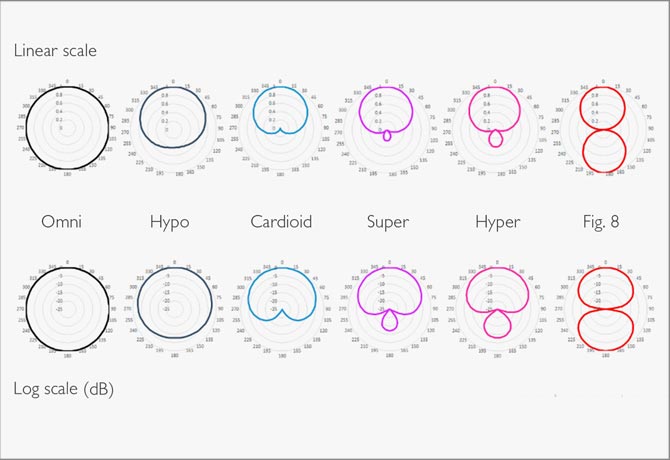

نمودارهای قطبی بیشتری را در زیر مشاهده کنید.





How to read the specifications of microphones - Part One





اغلب شما فقط یک شکل قطبی را مشاهده می کنید که میکروفون را توصیف می کند. با این حال ، این الگو ممکن است با فرکانس تغییر کند. بنابراین ، الگوهای قطبی ممکن است در فرکانس های مختلف متفاوت باشند ، که معمولاً توسط باندهای اکتاو استاندارد در محدوده فرکانس مربوطه میکروفون تعریف می شوند (یعنی 250 هرتز ، 500 هرتز ، 1 کیلوهرتز ، 2 کیلوهرتز ، 4 کیلوهرتز ، 8 کیلوهرتز و 16 کیلوهرتز) .

معمولاً اندازه گیری جهت گیری در فاصله بیشتر 1-2 متر (3-6 فوت) است. حتی میکروفون های دستی نیز با این فاصله اندازه گیری می شوند. توضیح این است که صدا همیشه بر روی محور ضبط می شود در حالی که صدای پس زمینه (که باید ضعیف شود) از همه زوایا می آید.

از نمودار قطبی ، همچنین می توانید ببینید که چگونه میکروفون های تمام جهتی معمولاً در فرکانس های بالاتر جهت دارتر می شوند. میکروفون های بزرگتر به دلیل افزایش فشار در جلوی دیافراگم جهت گیری بیشتری در فرکانس های بالا نشان می دهند.

طرح قطبی ، در اصل ، تنها یک “برش” جهت را نشان می دهد. با این حال ، به طور کلی ، همه میکروفون های مدادی به دلیل شکل محفظه ، یک الگوی متقارن در اطراف محور چرخش نشان می دهند. برخی از میکروفون ها (محفظه میکروفون غیر متقارن) ممکن است دارای الگوهای افقی و عمودی باشند که یکسان نیستند.



How to read the specifications of microphones - Part One

نوع کارتریج

کارتریج نوعی مبدل است که روی میکروفون اعمال می شود. میکروفون های DPA عمدتا بر اساس اصل الکترت ساخته می شوند.

کارتریج عنصر یا مبدلی است که فشار صدا را به الکتریسیته تبدیل می کند. در بازار حرفه ای صوتی، دو نوع اصلی مبدل ها میکروفون های پویا و میکروفون های کندانسور هستند.

DPA میکروفون کندانسور تولید می کند. اکثر کندانسورها برای کار به ولتاژ قطبی شدن نیاز دارند. این قطبش می تواند خارجی یا داخلی باشد. میکروفون های DPA کارتریج های قطبی شده داخلی یا بهتر بگوییم از قبل قطبی شده هستند. با این حال ، میکروفون ها نه برای کپسول بلکه برای پری امپ داخلی به منبع تغذیه نیاز دارند.

بنابراین ، اکثر میکروفون های DPA کندانسور از پیش قطبی شده هستند.



پاسخ فرکانس

پاسخ فرکانسی محدوده کامل فرکانسی که میکروفون در آن پاسخ می دهد را نشان می دهد.

پاسخ فرکانسی خروجی میکروفون را به عنوان تابعی از فرکانس بیان می کند. معمولاً با اعمال یک سیگنال صوتی سینوسی در یک میدان آزاد و جهت محور آزمایش می شود. اگر میکروفون برای استفاده در میدان نزدیک (برای مثال میکروفون هدست) در نظر گرفته شده است ، در فاصله کوتاه تر مربوطه اندازه گیری می شود .





How to read the specifications of microphones - Part One



با این مشخصات ، DPA محدوده فرکانس کامل میکروفون را توصیف می کند ، که ممکن است با “محدوده فرکانس موثر” متفاوت باشد (به پایین مراجعه کنید). با این حال ، پاسخ برای اکثر میکروفون ها در برگه مشخصات به 20 هرتز تا 20 کیلوهرتز محدود می شود ، اگرچه اکثر میکروفون ها در واقع خروجی خارج از این محدوده ارائه می دهند (منحنی زیر را ببینید.) پاسخ بالای 20 کیلوهرتز بدون تحمل است و بنابراین در نظر گرفته نمی شود.

توضیحات بقیه ی مشخصات را در مقاله بعدی بخوانید.
